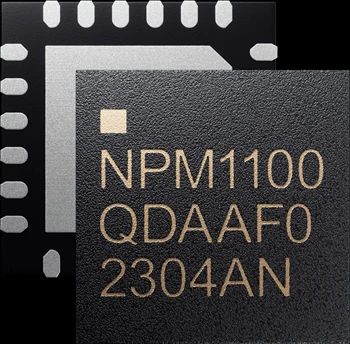

nPM1100は、バッテリ充電器とデュアルモードに構成可能な降圧レギュレータを内蔵した電源管理IC (PMIC)です。nPM1100を使うと電源設計がシンプルになり、また高い変換効率と低い静止電流を同時に実現できます。それにより、小型ウェアラブル、医療、IoTアプリケーションでバッテリ駆動時間を延長できます。100%ピン配置を変更可能であり、設定と制御にソフトウェアは不要です。
全受動部品を含めてもソリューション総面積がわずか23 mm²で、nPM1100は、従来複数のディスクリート部品を必要としていた設計でも、小型化かつバッテリ駆動を可能にします。効率を最適化した設計では、基板面積はわずかに拡大します。
nPM1100データシート [PDF | HTML]
バッテリ管理
-
リニア方式充電器
- 対応バッテリ: Li-ion、Li-Po
- 充電電流: 20～400 mA
- 選択可能な充電終止電圧
- 標準VTERMデバイスの場合: 4.1 Vまたは4.2 V
- 高VTERMデバイスの場合: 4.25 Vまたは4.35 V
- バッテリ入力電圧: 2.3～4.35 V
- JEITA準拠
- 動的電力経路
- NTC (Negative Temperature Coefficient)によるバッテリ過熱保護
-
システム レギュレータ
- 100 mAおよび500 mAの電流制限に対応したUSB
- 入力電圧: 4.1～6.7 V
- 20 Vの過電圧保護
- 非レギュレートシステム電圧
- 出力電圧: 3～5.5 V
- 出力電流: 最大660 mA
電圧レギュレータ
- 降圧レギュレータ
- 出力電流: 150 mA
- 出力電圧: 1.8 V、2.1 V、2.7 V、3.0 V (ピンで選択)
- ヒステリシスモードとPWMモードの自動切り替え、またはPWMモードに固定
- 最大92%の電力変換効率
システム管理
