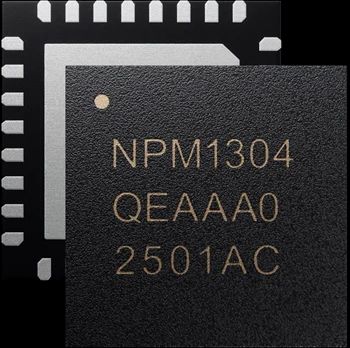

nPM1304

nPM1304は、バッテリ充電器、アルゴリズムベースのバッテリ残量計、2個の超高効率降圧レギュレータ、2個のLDO/ロードスイッチ、総合システム管理機能を1個のデバイスに集積した多機能電源管理IC (PMIC)です。最小4 mAのバッテリ充電電流に対応しています。nPM1304は複数のディスクリート部品を置き換えてBOMを削減するだけでなく、I²Cと完全互換のTWIインターフェイスを備えているため、設計の柔軟性が向上します。

nPM1304は、SOC(充電状態)と SOH(健全度)のレポート機能を備えた、アルゴリズムベースのバッテリ残量計ソリューションを内蔵しています。高精度で、ごく低消費電力、外付け部品が不要です。ハードウェアウォッチドッグ、電源断警告、ハードリセット監視回路、起動失敗時の復旧機能、シップモード、休止モード等、豊富なシステム管理機能を備えています。

nPM1304データシート [PDF | HTML]

バッテリ管理

• リニア方式充電器

  • 対応バッテリ: Li-ion、Li-poly、LiFePO₄

  • 充電電流: 4～100 mA

  • 充電終止電圧: 3.6～4.65 V

    • 終止電圧の刻み: 50 mV

  • バッテリ入力電圧: 2.3～4.65 V

  • 動的電力経路

  • JEITA準拠

  • NTC (Negative Temperature Coefficient)によるバッテリ過熱保護

• バッテリ健全度を含む残量計

  • 充電状態、健全度、サイクル数の追跡

• システム レギュレータ

  • USB Type-Cに準拠、電流制限は100/500/1500 mA

  • 入力電圧: 4.0～5.5 V

  • 22 V過電圧保護

  • 非レギュレートシステム電圧

    • 出力電圧: 3～5.5 V

    • 出力電流: 100 mA (バッテリから)、1.5 A (USBから)

電圧レギュレータ

• 2個の降圧レギュレータ

  • 出力電流: 200 mA

  • 出力電圧: 1.0～3.3 V

    • 100 mV刻み

  • ヒステリシスモードとPWMモードの自動切り替え、またはPWMモードに固定

  • 最大93%の電力変換効率

• 2個のLDO/ロードスイッチ

  • 出力電流: 50 mA (LDO) / 100 mA (ロードスイッチ)

  • 出力電圧: 1.0～3.3 V

    • 100 mV刻み(LDO)

システム管理

• ハードリセット(ボタン1個または2個)
• ウォッチドッグ タイマ
• 起動失敗からの復旧
• 電源断警告
• シップモード: 370 nA
• ハイバネーション モード: 500 nA
• 5個のGPIO
• 3個のLEDドライバ
• I²C互換のTWI
