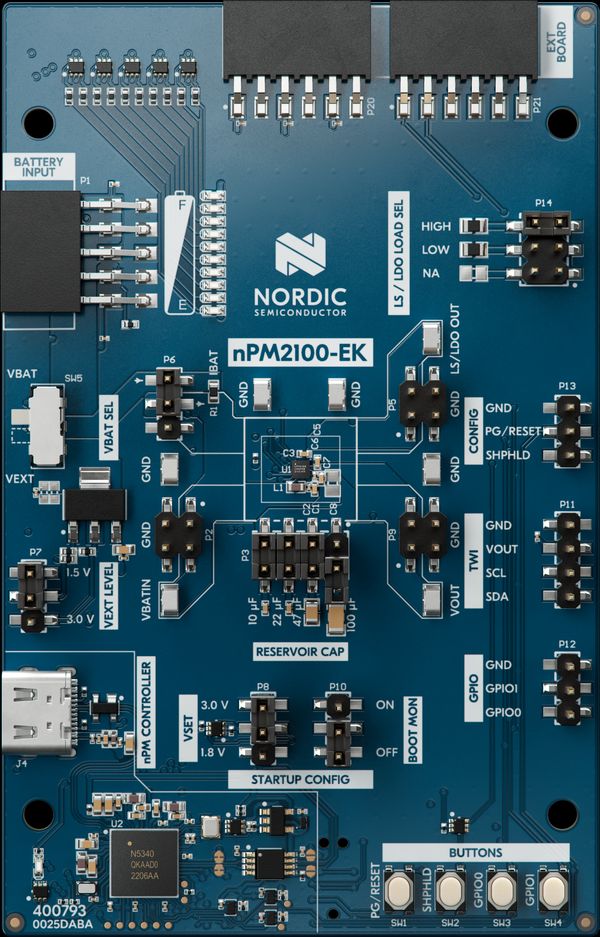

nPM2100評価キット(EK)を使用すると、nRF Connect for DesktopのnPM PowerUPデスクトップ アプリケーションを利用して、nPM2100 PMICの迅速な評価やコード不要の設定を行うことができます。直感的なグラフィカル インターフェイスで、すべてのPMIC設定を実行してコードとしてエクスポート、ホストMCUアプリケーションに直接書き込めます。
本キットのオスピンヘッダからはnPM2100の全ピンにアクセスでき、Nordicの開発キット(DK)や外部実験機器にも容易に接続できます。実装済みのLEDと押しボタンを使うと、PMICに内蔵されているLEDドライバとGPIOの機能を評価できます。
本キットは、幅広い一次電池に対応する、交換可能な6種類の電池ホルダを同梱しています。単3/4形アルカリ乾電池(単セル/2セル直列構成)に加え、CR2032やLR44等の20/11.6 mm径の一般的なコイン電池にも対応しています。
nPM2100 PMICの詳細(バッテリ残量計機能やソフトウェア ツール等)は、nPM2100の製品ページをご覧ください。
nPM2100 EKの製品概要
