nPM1304評価キット(EK)を使用すると、nRF Connect for DesktopのnPM PowerUPデスクトップ アプリケーションを利用して、nPM1304 PMICの迅速な評価やコード不要の設定を行うことができます。直感的なグラフィカル インターフェイスで、すべてのPMIC設定を実行してコードとしてエクスポート、ホストMCUアプリケーションに直接書き込めます。

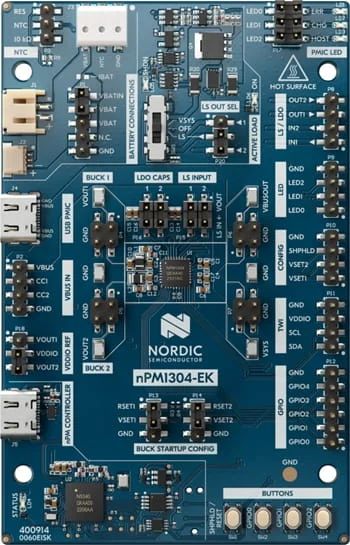

本キットのオスピンヘッダからはnPM1304の全ピンにアクセスでき、Nordicの開発キット(DK)や外部実験機器にも容易に接続できます。実装済みのLEDと押しボタンを使うと、PMIC内蔵のLEDドライバとGPIO機能を評価できます。また、JSTバッテリコネクタは、NTCを内蔵するバッテリにも、内蔵していないバッテリにも対応しています。到着後すぐに評価を始められるように、20 mAhのバッテリを同梱しています。
バッテリ残量計機能の評価は、nPM PowerUPに含まれる事前プロファイリング済みバッテリモデルから始められます。充電状態(SOC)と健全度(SOH)の精度を最大限に高めるため、バッテリのプロファイリングとモデル生成は1回限りのプロセスです。nPM1304 EKは、このプロファイリングを直接実行するために必要な、プログラマブルな負荷回路を実装済みです。そのため、外付けのバッテリ残量計は不要です。
nPM1304 PMICの詳細(バッテリ残量計機能やソフトウェア ツール等)は、nPM1304の製品ページをご覧ください。
nPM1304 EKの製品概要
